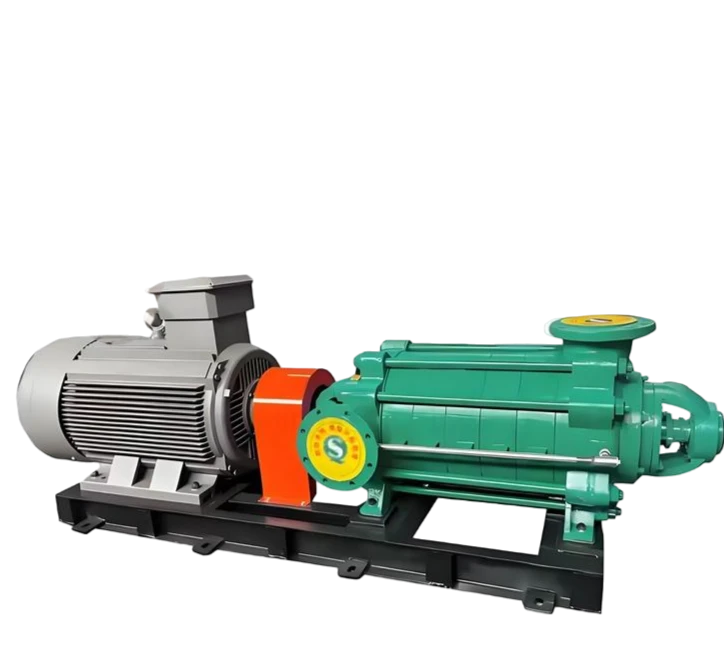

Pompa centrifuga a più stadi pompa per acqua elettrica

La pompa stadio multi - è progettata e ottimizzata dal computer e la società di produzione possiede una resistenza tecnica, una ricca esperienza di produzione e metodi di test perfetti, garantendo così la qualità stabile e affidabile del prodotto. Multi - Pompe stadio, orizzontale, singola aspirazione Multi - Stage, pompe centrifughe segmentate. Hanno le caratteristiche di alta efficienza, ampia gamma di prestazioni, funzionamento sicuro e stabile, basso rumore, durata di servizio a lungo e conveniente installazione e manutenzione. Sono usati per trasportare acqua limpida o altri liquidi con proprietà fisiche e chimiche simili all'acqua. Possono anche essere utilizzati per trasportare acqua calda, petrolio, corrosivi o abrasivi modificando il materiale dei componenti del passaggio del flusso, la forma di tenuta e l'aggiunta di un sistema di raffreddamento. Il prodotto segue JB/T1051 - 93 Forma standard "e parametri di base delle pompe centrifughe in acqua chiara in più stadi".
Analisi strutturale
La pompa stadio multi - è costituita principalmente da quattro parti: statore, rotore, cuscinetto e guarnizione dell'albero:
1. La parte dello statore della pompa stadio multi - è principalmente composta dalla sezione di aspirazione, dalla sezione centrale, dalla sezione di scarico e dalle pale guida e le sezioni sono bloccate insieme serrando bulloni per formare la camera di lavoro. Per le pompe di tipo d -, sono generalmente succhiate orizzontalmente e scaricate verticalmente; Se utilizzati per l'iniezione di acqua nei campi petroliferi, l'ingresso e l'uscita della pompa sono tutti verticalmente verso l'alto. Per dg - type Multi - Pompe di stadio, l'uscita e l'ingresso sono entrambi verticalmente verso l'alto.
2. La parte del rotore della pompa stadio multi - è composta principalmente da albero, girante, disco di bilanciamento e manica dell'albero. La forza assiale è bilanciata dal disco di bilanciamento.
3. Il cuscinetto della pompa stadio multi - è costituito principalmente da corpo cuscinetto, cuscinetto e copertura del cuscinetto e il cuscinetto è lubrificato con grasso o olio sottile.
4. Il sigillo dell'albero della pompa stadio multi - adotta la guarnizione di imballaggio morbido, che è principalmente composto dall'acqua della guarnizione dell'acqua dalla sezione di aspirazione e dalla custodia di tenuta sul coperchio della coda, l'imballaggio, l'anello di fissaggio dell'acqua, ecc. Per d - Pompe di tipo, la guarnizione dell'acqua proviene dall'acqua di pressione nella pompa. Per dg - Pompe di tipo, l'acqua della guarnizione dell'acqua proviene dall'approvvigionamento idrico esterno.
5. La rotazione della pompa stadio multi -. La pompa è guidata direttamente dal motore principale attraverso un accoppiamento elastico. Dal punto di vista del motore principale, la pompa ruota in senso orario. D e dg - le pompe di tipo sono singole aspirazioni orizzontali Multi - Pompe centrifughe segmentate in stadio. Sono usati per trasportare acqua limpida (contenente impurità inferiori all'1% e dimensioni delle particelle inferiori a 0,1 mm) o altri liquidi con proprietà fisiche e chimiche simili all'acqua. Le pompe di tipo d - vengono utilizzate per il trasporto di supporti con una temperatura inferiore a 100 gradi, adatti per il drenaggio delle miniere, l'iniezione dell'acqua del campo di petrolio, l'approvvigionamento idrico urbano e il drenaggio in varie occasioni. Le pompe per l'iniezione dell'acqua del campo di petrolio sono realizzate con materiali diversi in base alla corrosività del mezzo. Le pompe di tipo DG - vengono utilizzate per il trasporto di supporti con una temperatura inferiore a 120 gradi, adatti a varie acque di alimentazione della caldaia.

La struttura di base di una pompa a più stadi è costituita dalla sezione di ingresso, sezione di uscita, sezione centrale, copertura della coda, girante, corpo della pompa, albero della pompa, cuscinetti, anello di tenuta, scatola di ripieno, ecc.
1. La girante è la parte fondamentale della pompa multistage. Ha una velocità di rotazione più elevata e una maggiore potenza. Le lame sulla girante svolgono un ruolo importante. Prima dell'assemblaggio, la girante deve essere sottoposta a test di bilanciamento statico. Le superfici interne ed esterne della girante dovrebbero essere lisce per ridurre la perdita di attrito del flusso d'acqua.
2. La sezione di ingresso, la sezione di uscita e la sezione centrale sono anche chiamati involucro della pompa. Serve da corpo principale della pompa a più stadi, fornendo supporto e fissazione e connessione con la staffa di supporto del cuscinetto.
3. La funzione dell'albero della pompa è quella di collegare l'albero della pompa con il motore attraverso un accoppiamento, trasmettendo la coppia dal motore alla girante. Pertanto, è il componente principale per la trasmissione di energia meccanica.
4. I cuscinetti sono componenti che supportano l'albero della pompa e sono realizzati in cuscinetti a rotolamento o cuscinetti scorrevoli. I cuscinetti rotanti usano il burro come lubrificante e devono essere riempiti in modo appropriato, generalmente da 2/3 a 3/4 del volume. Troppo causerà il surriscaldamento, mentre troppo poco provocherà rumore e surriscaldamento e causerà danni. I cuscinetti scorrevoli usano l'olio trasparente come lubrificante e il livello dell'olio dovrebbe essere sulla linea del livello dell'olio. Troppo olio si spingerà lungo l'albero della pompa e galleggia via, mentre troppo poco farà il surriscaldamento e si brucia il cuscinetto, causando incidenti. Durante il funzionamento della pompa dell'acqua, la temperatura del cuscinetto è generalmente la più alta a 85 gradi Celsius, generalmente operando a circa 60 gradi Celsius. Se è troppo elevato, la causa dovrebbe essere studiata (se ci sono impurità, se la qualità dell'olio è nera, se sta entrando l'acqua) e dovrebbe essere trattata in tempo.
5. L'anello di tenuta è anche noto come anello di riduzione delle perdite. Se il divario tra l'ingresso della girante e l'involucro della pompa è troppo grande, causerà l'acqua nell'area di pressione - della pompa a bassa area di pressione -, che colpisce l'uscita dell'acqua e l'efficienza della pompa. Se il divario è troppo piccolo, causerà attrito tra la girante e l'involucro della pompa, con conseguente usura. Per aumentare la resistenza del riflusso e ridurre le perdite interne e per ritardare la durata della girante e l'involucro della pompa, viene installato un anello di tenuta sul giunto tra il bordo interno dell'involucro della pompa e il bordo esterno della girante. Il divario di tenuta deve essere mantenuto tra 0,25 e 1,10 mm.
6. La scatola di ripieno è composta principalmente da imballaggio, anello di tenuta d'acqua, cilindro di imballaggio, copertura di imballaggio e tubo di guarnizione dell'acqua. La funzione principale della scatola di ripieno è sigillare lo spazio tra l'involucro della pompa e l'albero della pompa, impedendo all'acqua di fluire dalla pompa e dall'aria di entrare nella pompa. Mantiene il vuoto all'interno della pompa. Quando l'albero della pompa e l'imballaggio si sfregano l'uno contro l'altro e generano calore, il tubo della guarnizione dell'acqua terrà l'acqua nell'anello di tenuta dell'acqua per raffreddare l'imballaggio. Ciò garantisce il normale funzionamento della pompa. Pertanto, durante l'ispezione di routine dell'operazione della pompa, l'ispezione della scatola di ripieno è particolarmente importante. Dopo circa 600 ore di funzionamento, l'imballaggio deve essere sostituito.
7. Pompe a più stadi che possono cambiare le direzioni di ingresso e uscita

Le pompe di stadio multi - sono un tipo di pompe centrifughe e ottengono anche la forza centrifuga attraverso la rotazione della girante per trasmettere materiali. Quando la densità del gas raggiunge l'intervallo di lavoro della pompa del vuoto meccanico, verrà estratta, raggiungendo così gradualmente il vuoto elevato.
Le pompe di fase multi - possono essere utilizzate in molti settori industriali come petrolio, industria chimica, macchinari, miniere, industria della luce, medicina e cibo. In molti processi di produzione industriale, come la filtrazione del vuoto, l'approvvigionamento dell'acqua sotto vuoto, l'alimentazione del vuoto, l'evaporazione del vuoto, la concentrazione del vuoto, la reimidificazione del vuoto e il degasaggio del vuoto, sono ampiamente applicate le pompe in stadio multi -. Possono rimuovere gas infiammabili ed esplosivi e, inoltre, possono anche rimuovere polverosi e acqua - contenenti gas. Pertanto, l'applicazione di pompe per anelli d'acqua è in aumento.
