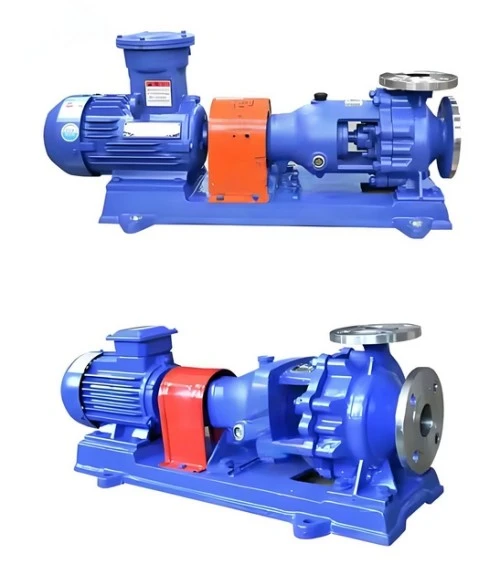

Pompa chimica centrifuga

Pompa chimica centrifuga

Descrizione dei prodotti La pompa chimica ad aspirazione singola-singolo stadio-IH è una pompa centrifuga a sbalzo prodotta da Tianyi Pump Valve. È conforme allo standard internazionale ISO2858 e viene utilizzato principalmente per il trasporto di liquidi corrosivi o fluidi simili all'acqua-senza particelle solide in...
Invia la tua richiesta
Descrizione

Descrizione dei prodotti

30-3

La pompa chimica ad aspirazione singola-singolo stadio-IH è una pompa centrifuga a sbalzo prodotta da Tianyi Pump Valve. È conforme allo standard internazionale ISO2858 e viene utilizzato principalmente per il trasporto di liquidi corrosivi o fluidi simili all'acqua-senza particelle solide in settori quali quello chimico, petrolifero e metallurgico. Si posiziona come un prodotto efficiente e a risparmio energetico-per sostituire la tradizionale pompa centrifuga resistente alla corrosione-di tipo F-[1].
Questa pompa adotta una struttura di aspirazione assiale e mandata radiale, con una portata che va da 6,3 a 400 m³/he una prevalenza che arriva da 5 a 125 m. È dotato di una configurazione a doppia-velocità di 1450/2900 giri/min. L'intervallo di temperatura del mezzo trasportato è compreso tra -20 gradi e 105 gradi e può essere esteso a 280 gradi in condizioni di raffreddamento speciali. Il corpo della pompa adotta un design di supporto con base, che supporta sia i tipi di tenuta a baderna che quelli di tenuta meccanica. Gli utenti possono scegliere lo schema di tenuta in base alle condizioni di lavoro in conformità con lo standard ISO3069. Il diametro esterno della girante può essere regolato per le prestazioni di taglio, adatto per diametri di ingresso di 50-200 mm e diametri di uscita di 32-150 mm, con un intervallo di potenza di 0,55-90 kW.



La sua marcatura, le prestazioni nominali e le dimensioni sono equivalenti allo standard internazionale ISO2858. È caratterizzato da un'ampia gamma di prestazioni, alta efficienza, elevato livello di "tri-izzazione" e manutenzione conveniente. La sua efficienza è in media superiore del 5% rispetto a quella della pompa di tipo F-. È un prodotto a risparmio energetico-promosso a livello nazionale.
Il mezzo trasportato dalla pompa chimica di tipo IH ha un intervallo di temperatura compreso tra -20 gradi e 105 gradi. Se necessario, è possibile adottare misure di raffreddamento per trasportare fluidi con temperature più elevate. È adatto per settori quali ingegneria chimica, petrolio, metallurgia, energia, fabbricazione della carta, cibo, prodotti farmaceutici, protezione ambientale, trattamento delle acque reflue e fibre sintetiche per il trasporto di vari mezzi corrosivi o non inquinanti simili all'acqua.

30-17



Modello del prodotto



Tipo di pompa Capacità (m3/ora) Testa(m) Potere del motore (chilowatt) Velocità (giri/min)
IH50-32-125 7.5 23 2.2 2900
IH50-32-160 7.5 34.5 3 2900
IH50-32-200 7.5 51.8 5.5 2900
IH50-32-250 7.5 82 11 2900
IH65-50-125 15 21.3 3 2900
IH65-50-160 15 34.2 5.5 2900
IH65-40-200 15 53.2 11 2900
IH65-40-250 15 81.2 15 2900
IH65-40-315 15 126.8 30 2900
IH80-65-125 30 23.2 5.5 2900
IH80-65-160 30 36 11 2900
IH80-50-200 30 55.2 15 2900
IH80-50-250 30 84 30 2900
IH80-50-315 30 128 48 2900
IH100-80-125 60 23.7 11 2900
IH100-80-160 60 37 15 2900
IH100-65-200 60 56 22 2900
IH100-65-250 60 88 37 2900
IH100-65-315 60 132 75 2900
IH125-100-200 120 61 45 2900
IH125-100-250 120 90 75 2900
IH125-100-315 120 132.5 110 2900
IH125-100-400 60 52 30 1450
IH150-125-250 120 24.8 30 1450



Parametri del prodotto



30-9

La pompa chimica di aspirazione IH mono-singolo stadio-è composta principalmente dai seguenti componenti principali:
Il corpo della pompa e il coperchio della pompa.
Il corpo della pompa adotta una struttura di supporto del piede di base-. L'ingresso è orizzontale e l'uscita verticale verso l'alto, e può essere fissato direttamente sulla base. Il coperchio della pompa è fissato al supporto centrale mediante una sede per chiavetta ed è strettamente collegato al corpo della pompa tramite parti di collegamento. Girante
Essendo il componente principale dell'alimentazione, la girante garantisce la trasmissione dell'energia attraverso la rotazione e il suo design influisce direttamente sulla portata e sulla prevalenza della pompa. 34
Sistema di tenuta
Compresi gli anelli di tenuta e i dispositivi di tenuta dell'albero, gli anelli di tenuta si trovano tra il corpo della pompa e la girante per evitare perdite del fluido; la tenuta meccanica può essere scelta come tenuta a baderna o tenuta meccanica e la scelta dipende dalle proprietà del mezzo trasportato.
Componenti delle sospensioni
Fissato mediante accoppiamento con interferenza sul supporto intermedio, sostiene il corpo pompa e consente l'ispezione indipendente dei componenti del rotore senza smontare le tubazioni di ingresso e uscita o il corpo pompa.
Albero e supporto intermedio
L'albero collega la girante e il motore e il supporto intermedio svolge il ruolo di collegamento del corpo pompa e della sospensione.
Selezione dei materiali
A seconda delle proprietà del mezzo trasportato (come temperatura, corrosività), il corpo della pompa, la girante e altri componenti possono essere realizzati con materiali resistenti alla corrosione-come fluoroplastica e acciaio inossidabile.



Scenario applicativo



Industria petrolifera e chimica, energia e metallurgia, fertilizzanti chimici e pesticidi, fibre sintetiche, carta e tintura, alimenti e medicinali, aerospaziale e navale.

Viene applicato principalmente in settori quali quello petrolifero, dell'ingegneria chimica, della metallurgia, dell'energia, della fabbricazione della carta, alimentare, farmaceutico e della protezione ambientale ed è anche ampiamente utilizzato nei sistemi di approvvigionamento idrico e di drenaggio urbani, nei progetti di irrigazione agricola e nel trasporto di liquidi con proprietà fisiche o chimiche simili all'acqua.
