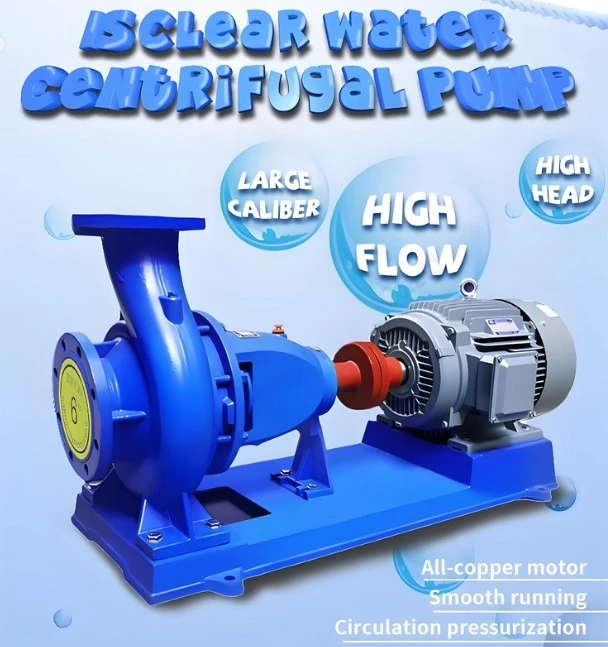

Singe Stage Centrifugal Pump

La pompa centrifuga IS è una singola stadio -, singolo - pompa centrifuga orizzontale di aspirazione progettata in base alla norma internazionale ISO2858. È adatto per il trasporto di acqua chiara e liquidi con proprietà fisiche e chimiche simili all'acqua. La temperatura di lavoro è inferiore o uguale a 80 gradi. È ampiamente utilizzato nell'approvvigionamento idrico industriale, nel drenaggio urbano, nell'irrigazione agricola, ecc. Il suo prodotto derivato, la pompa dell'acqua calda di tipo IR, può trasportare liquidi con una temperatura fino a 200 gradi, coprendo scenari come metallurgia, industria chimica e utilizzo del calore dei rifiuti.
Questa pompa adotta un design della struttura della porta posteriore, rendendo inutile smantellare il gasdotto durante la manutenzione. È dotato di quattro tipi di componenti di shafting universali per raggiungere l'intercambiabilità di 140 specifiche. I componenti core includono cuscinetti di sospensione, accoppiamenti elastici e sistemi di tenuta assiale. La girante regola la forza assiale attraverso i fori di equilibrio. I parametri delle prestazioni coprono una portata di 3.8 - 660 m³/h e una testa di 7 - 240 m. Il modello di temperatura - alto può resistere a una temperatura fino a 400 gradi. Il design di ottimizzazione include canali di flusso di fluidodinamica CFD, supporto centrale per resistenza alla temperatura -, cuscinetti lubrificati con olio sottile (durata di 25.000 ore) e condutture ausiliarie standard API 610. Supporta doppie configurazioni di tenuta di imballaggio meccanico e morbido, con una pressione di progettazione di 4,0 MPa.

La pompa centrifuga è un nuovo tipo di singola - stadio, singolo - pompa centrifuga orizzontale per acqua pulita orizzontale progettata in base alle prestazioni e alle dimensioni specificate nell'IsO2858 internazionale standard. I suoi standard tecnici sono tutti allineati con gli standard internazionali, con un'ampia versatilità. La serie completa è composta da 140 diverse specifiche, ma utilizza solo quattro tipi di alberi. Gli stessi alberi di specifica, cuscinetti, guarnizioni dell'albero e dispositivi di fissaggio delle giranti possono essere tutti scambiati. La sospensione dell'intera serie di pompe ha solo quattro tipi. Ha raggiunto un livello avanzato internazionale. È uno dei prodotti per la pompa di salvataggio di energia - promossi nel nostro paese. La pompa è del tipo di apertura posteriore -. Quando si smaltisce la copertura della pompa e la girante, non è necessario smantellare le condutture di aspirazione e scaricare. La sospensione è dotata di due cuscinetti a sfera, che sono lubrificati con olio macchina o grasso lubrificante. La pompa è guidata direttamente dal motore attraverso un accoppiamento elastico. L'involucro, i piedi, la flangia di ingresso e la flangia di uscita sono lanciati come una singola unità. Viene utilizzato per pompare acqua pulita e liquidi con proprietà fisiche e chimiche simili all'acqua e senza particelle solide. È ampiamente applicabile nell'industria, nell'agricoltura, nel drenaggio urbano, nell'approvvigionamento idrico della protezione antincendio, ecc.

1. Alta efficienza e risparmio energetico: utilizzando CFD (fluidodinamica computazionale) per analizzare e calcolare la distribuzione della pressione e la distribuzione della velocità all'interno della pompa, ottimizzando la progettazione del canale di flusso per garantire che la pompa abbia un profilo idraulico efficiente, migliorando così l'efficienza della pompa.
2. ALTA - Struttura resistente alla temperatura: il corpo della pompa adotta un metodo di supporto centrale, che risolve il problema della concentrazione di stress causata da un'espansione termica incoerente del gruppo di pompe quando si trasporta un alto livello di temperatura -, nonché la variazione al centro dell'accoppiamento. Il supporto della pompa, il coperchio della pompa, il corpo delle sospensioni (area del cuscinetto) e il coperchio della tenuta della pompa hanno tutti cavità di raffreddamento, che possono essere raffreddate dall'acqua o dall'aria a temperature diverse.
3. Cuscinetti: i cuscinetti usano cuscinetti cilindrici a rulli e due cuscinetti di contatto angolari in combinazione e sono lubrificati con olio sottile, migliorando significativamente la capacità del cuscinetto. La vita del design dei cuscinetti è di 25.000 ore.
4. TILE ALBRA: è possibile selezionare guarnizioni di imballaggio morbido e guarnizioni meccaniche.
5. Accoppiamenti: viene utilizzato un elastico accoppiamento a perno cilindrico, garantendo un'elevata precisione di trasmissione.
6. Pipeline ausiliarie: configurate in base ai requisiti API 610 versione 8.
7. Resistenza alla pressione: la pressione progettata è di 4,0 MPa, con resistenza alla pressione elevata.

Campi di applicazione principali
Approvvigionamento idrico industriale e urbano: utilizzato in fabbriche, imprese e sistemi di approvvigionamento idrico urbano, per trasportare acqua limpida o liquidi simili con una temperatura inferiore o uguale a 80 gradi.
Irrigazione e drenaggio agricoli: applicabili per scenari come l'irrigazione dei terreni agricoli e la spolveratura dei frutteti, il trasporto di liquidi con una temperatura inferiore o uguale a 80 gradi.
Circolazione dell'acqua calda: alcuni modelli (come il tipo ISWR) possono trasportare acqua calda con una temperatura inferiore o uguale a 120 gradi, adatta per il riscaldamento, le industrie chimiche, ecc.
Trasporto medio chimico: i modelli specifici possono trasportare liquidi corrosivi senza particelle solide (come soluzioni acide e alcali), con un intervallo di temperatura da -20 a +120 grado.
Scenari di applicazione tipici
High - Rise Building Pressurized Water Supply: fornisce servizi di approvvigionamento idrico pressurizzato per edifici alti -.
Sistema di protezione antincendio: utilizzato per il potenziamento del fuoco e il trasporto a distanza - lungo.
Abbinamento delle attrezzature industriali: abbinato a sistemi HVAC e di refrigerazione per fornire un aumento della circolazione.
Questa pompa ha le caratteristiche di alta efficienza, struttura compatta e manutenzione conveniente ed è ampiamente utilizzata nei campi industriali, agricoli e municipali.
